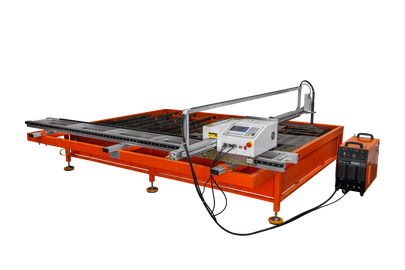

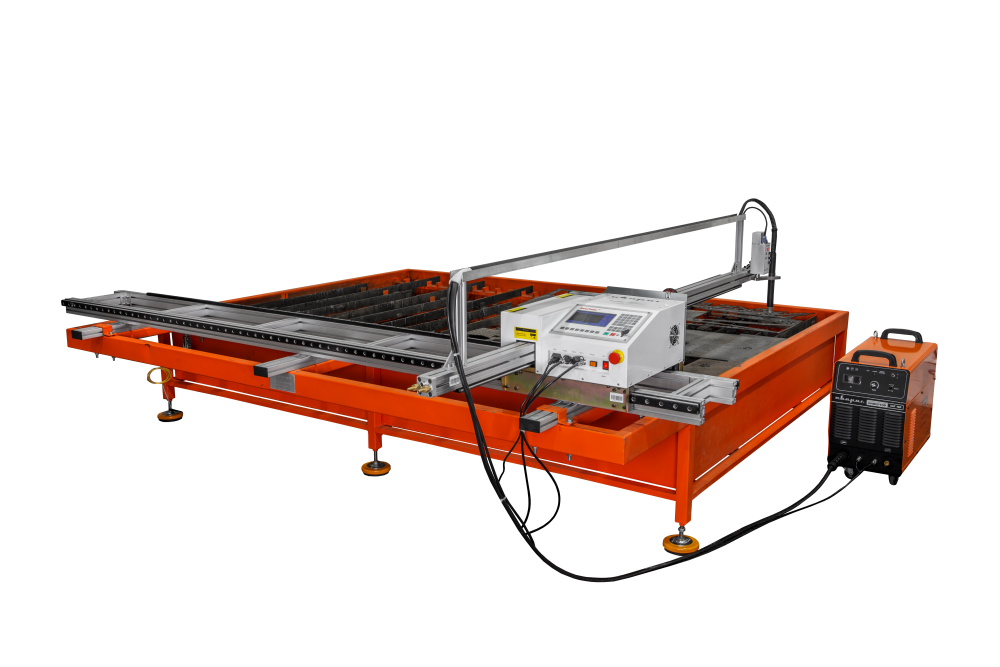

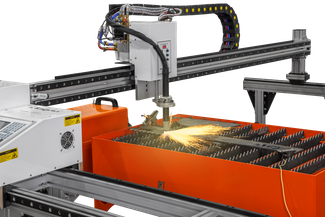

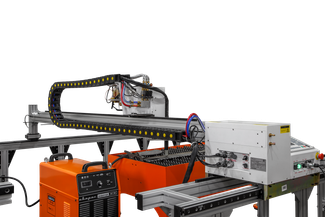

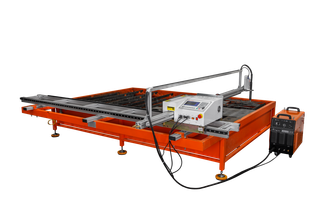

Станок плазменной резки Сварог Dragon II

Технологические решения и особенности

• Максимальный размер рабочей зоны 3500х12000 мм. (стандартная комплектация 2500х3000 мм).

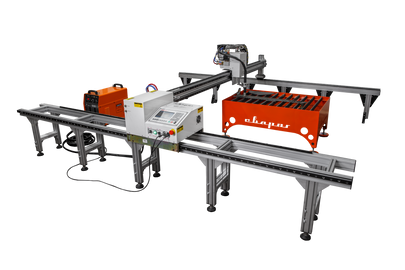

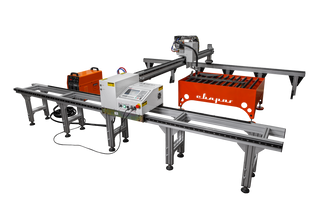

• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
• Четыре приводных мотора постоянного тока.
• Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.

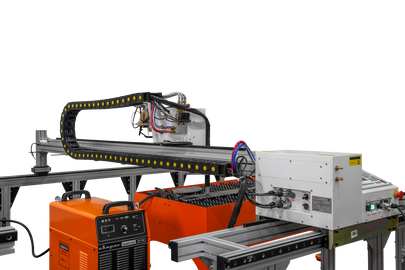

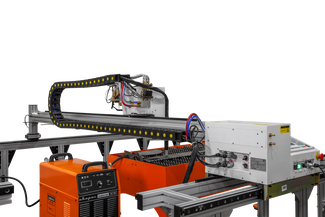

• Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.
• Точность управления составляет +/- 0,2 мм.
• Возможность работать как воздушно-плазменной, так и газопламенной резкой.
• Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.

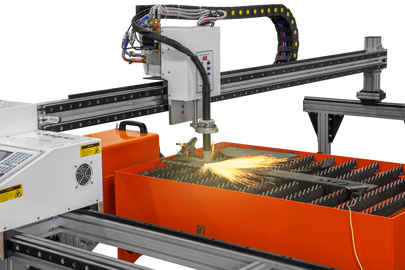

• Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
• Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.
• Возможность использовать как ручную, так и автоматическую систему контроля высоты.
• Dragon II оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 32 мегабайтами энергонезависимой памяти под пользовательские программы (шаблонов деталей).
• Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

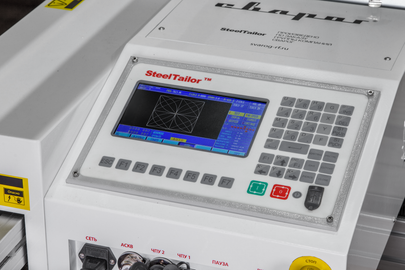

Панель управления

• Конструктивное исполнение – моноблок.
• Цветной 7-дюймовый дисплей.
• Промышленный процессор ARM-7.
• 32 Мб памяти отведено под пользовательские программы (шаблоны деталей).
• Загрузка программ (шаблонов деталей) через USB носитель.
• Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона, без использования дополнительного программного обеспечения.
• Простой и понятный интерфейс контроллера, позволяет быстро обучить персонал.
• Функция диагностики оборудования, позволяющая проверить порты ввода/вывода.
• Широкий перечень настроек позволяет добиться необходимого качества реза.
• Графическая визуализации разрезаемой детали, траектории реза и очередность выполняемых операций.
• Функция имитации реза. Для позиционирования или быстрой проверки рабочих размеров листа.
• Функция вывода информации разрезаемых деталей. Общая длинна реза, габаритные размеры необходимой заготовки.
• Функция сброса всех параметров контроллера к заводским настройкам.

Программное обеспечение

1. CAM

• Создание чертежей без применения специальных CAD программ.
• Поддержка разных форматов файлов: CAM, DXF, IGES и т. д.

2. PLOT

• Проверка и редактирование созданной программы с симуляцией  результата.
• Создание чертежа на основе NC файла.
• Расчет стоимости, времени и длины реза для любой операции.

3. NEST

• Оптимизация размещения деталей на листе.
• Автоматический и ручной интерактивные режимы оптимизации.
• Удобный выбор вида и количества деталей, зазора, материала и размера заготовки.
• Сохранение результата как в NC файле, так и в DXF.
