Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ
Артикул: 00000095935
Артикул: 00000095935
В наличии:Мало
- Бесплатная доставка по России
Цена с НДС:
1 443 519 р.
-10%
1603910 руб.
Количество товаров по акции ограничено!
Купить в лизинг
Нашли дешевле?
Нашли дешевле?
Краткое описание Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ

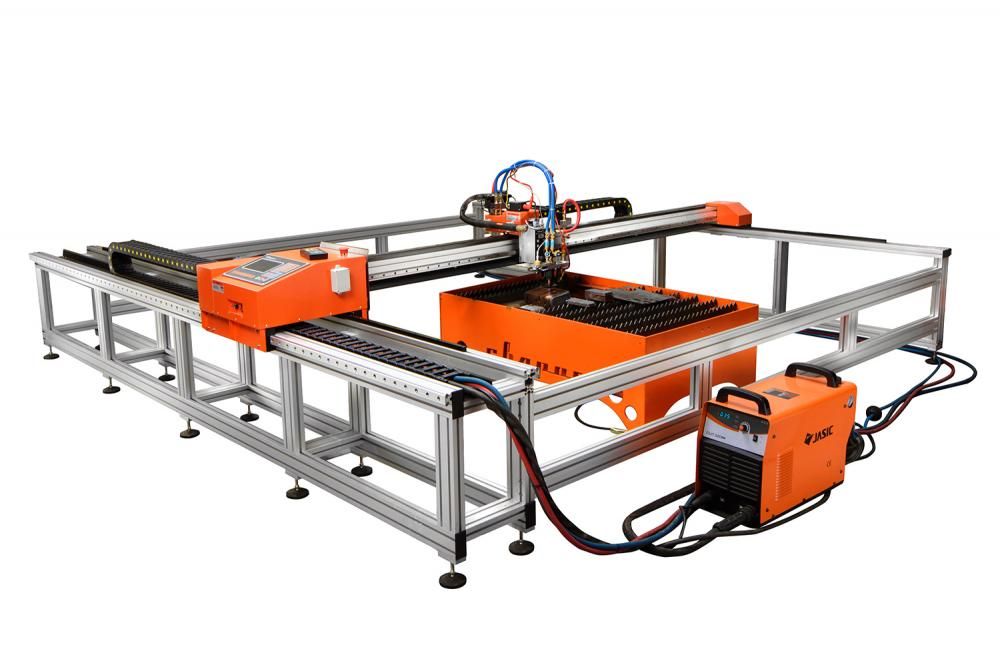

Портальная машина термической резки Сварог Dragon 3.0 предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.
Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).
Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).
Отличительные особенности:
- Размер рабочей зоны 2500 х 6000 мм
- Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ
- Четыре приводных мотора постоянного тока

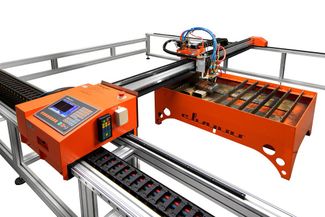

- Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами

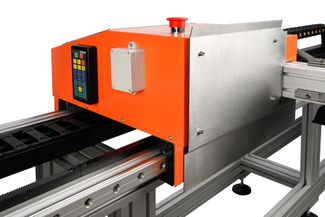

- Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины
- Точность управления составляет +/- 0,1 мм
- Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе

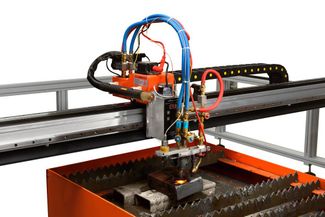

- Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом
- Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска
- Возможность использовать как ручную, так и автоматическую систему контроля высоты

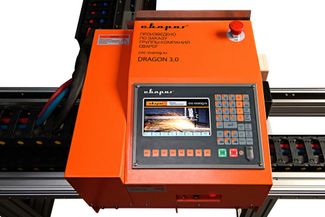

- Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей)
- Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла
- Возможность подключения беспроводного пульта управления: дальность действия до 20 метров; стабильная работа с высоковольтным поджигом дуги; 23 функциональные клавиши; 8 клавиш перемещения
Комплектация:
- Портальная машина термической резки с ЧПУ Dragon 3.0 (2500×6000мм)
- Автоматическая система контроля высоты
- Комплект программного обеспечения FastCAM
Транспортировочные габариты
- Вес: 487 кг
- Объем: 3,24 м3
- 1: 3,58*0,53*0,5
- 2: 3,39*0,53*0,8
Характеристики Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ
Основные параметры
| Напряжение сети: | 220 В |
| Максимальная толщина реза: | 150 мм |
Дополнительные параметры
| Класс защиты:
?
Степень защиты (IP). Этот параметр указывает на степень защищенности сварочного аппарата от воздействия внешних факторов. Чем выше это значение, тем устройство надежней и его можно использовать практически в любых условиях при повышенной влажности или запыленности.
|
IP10 |
| Потребляемая мощность:
?
Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.
|
0.24 кВА |
| Рабочая температура:
?
Температурный диапазон работы (°C). Данный параметр определяет допустимый режим эксплуатации сварочного аппарата при минимальных и максимальных температурах. Чем этот диапазон больше, тем надежней устройство и его можно применять как в зимний (особенно холодный), так и в летний (особенно жаркий) периоды.
|
от 0 до +40 |
| Артикул: | 00000095935 |
| Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
|
196 кг. |
| Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
|
1 |
| Частота сети, Гц: | 50 Гц |
| Дисплей:
?
Дисплей. Наличие дисплея у сварочного аппарата позволяет во время работы наблюдать за всеми параметрами сварки, а на некоторых аппаратах также выполнять его настройку.
|
Есть |
| Скорость движения, мм/мин: | 4000 мм/мин |
| Давление горючего газа, бар: | 1 бар |
| Технология резки: | Плазма, газ |
| Рабочая зона X x Y, мм: | 6000х2500 мм |
| Тип горючего газа | Ацетилен Пропан |
| Давление кислорода, МПа | 0.70 |
| Скорость резки (газ): | 600 мм/мин |
| Скорость резки (плазма): | 4000 мм/мин |
| Точность позиционирования: | 0.10 |
| Толщина резки (газ): | 150 мм |
| Толщина резки (плазма): | 40 мм |
| Тип газа: | Кислород |
*Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Оцените работу этого аппарата в нашем демо-зале
Чтобы принять взвешенное решение о покупке, лучше сравнить разные модели оборудования в работе. Приезжайте в наш демонстрационный зал и у Вас будет такая возможность.
Почему купить Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ нужно именно у нас?
- Бесплатная доставка Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ в любой город России.
- Официальная гарантия на все товары Сварог.
- Для юр.лиц - полный комплект документов. Торг-12 + Счет-фактура. Стоимость оборудования указана с НДС.
- Лучшие цены которые Вы можете найти :)
Сертификаты и учредительные документы
Аналоги станка для плазменной резки Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ
Этот товар |
Аналоги |
|||||
 |  |  |  |  |  | |
| Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ | Сибирь АРМ 1500x3000 | Сибирь АРМ 1500x6000 | Сварог DRAGON 3.0 (2500х3000мм) с ЧПУ | Сибирь АРМ 2000x6000 | Сибирь АРМ 2000x3000 | |
1 443 519 руб. | 1 320 000 руб. | 1 420 000 руб. | 1 209 351 руб. | 1 550 000 руб. | 1 350 000 руб. | |
| Напряжение сети, В | 220 | 220 | 220 | 220 | 220 | 220 |
| Рабочая зона X x Y, мм | 6000х2500 | 1500х3000 | 1500х6000 | 3000х2500 | 6000x2000 | 3000х2000 |
| Скорость движения, мм/мин | 4000 | - | - | 4000 | - | - |
| Вес, кг | 196 | 1225 | 2025 | 196 | 2225 | 1425 |
| Габаритные размеры, мм | - | 4000x2857x1290 | 7000x2870x1290 | - | 7000x3370x1290 | 4000x3357x1290 |
