Станок плазменной резки Сварог Valiant 2.0
Артикул:
Артикул:
Наличие:Уточняйте
Цена по запросу
Нашли дешевле?
Краткое описание Сварог Valiant 2.0

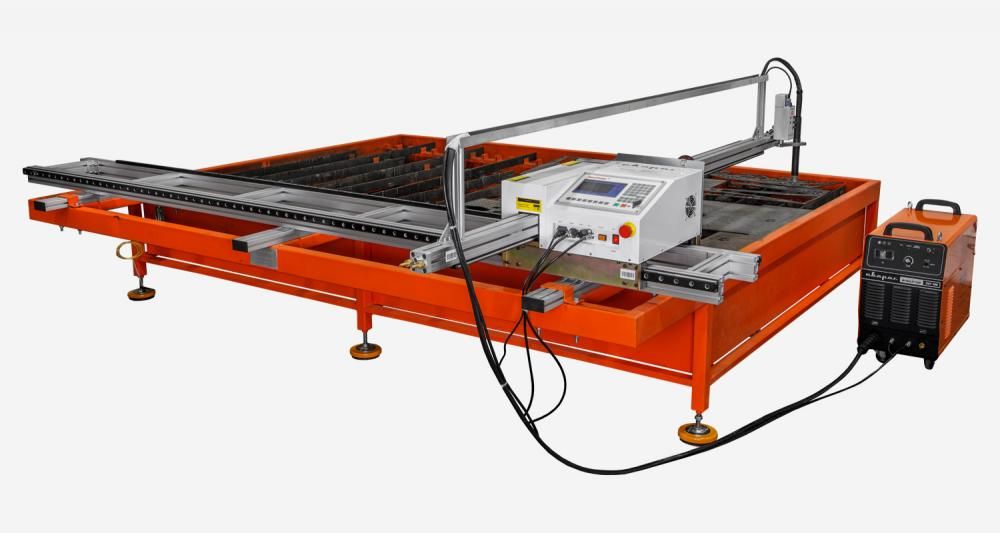

Установка Valiant 2.0 создана по заказу ГК «Сварог», отвечает условиям российского рынка и совместима с оборудованием для воздушно-плазменной резки ТМ «Сварог». Машина термической резки Valiant 2.0 производится на одном из крупнейших в Китае заводе координатных станков – SteelTailor. Оборудование компании SteelTailor выпускается с ориентировкой на инновации и высокую производительность. Отличительной особенностью продукции является ее надежность, обеспечиваемая высоким уровнем производства и собственными запатентованными технологиями.
Установка Valiant 2.0 ТМ «Сварог» предназначена для высокопроизводительной высокоточной термической резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.
Машина может комплектоваться как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия.

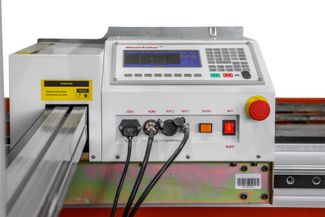

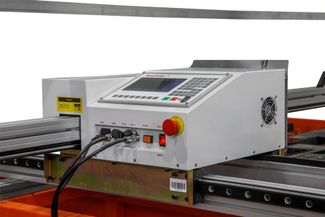

Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем.
Современная электронная и программная части позволяют проектировать изделия и производить необходимые корректировки с панели управления без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматизированного проектирования), таких как Autocad, Компас, SolidWorks.
Установка Valiant 2.0 ТМ «Сварог» полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78) и CUT 160 (J47).
Установка Valiant 2.0 ТМ «Сварог» предназначена для высокопроизводительной высокоточной термической резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.
Машина может комплектоваться как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия.
Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем.
Современная электронная и программная части позволяют проектировать изделия и производить необходимые корректировки с панели управления без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматизированного проектирования), таких как Autocad, Компас, SolidWorks.
Установка Valiant 2.0 ТМ «Сварог» полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78) и CUT 160 (J47).
Технологические решения и особенности
- Размеры разрезаемого листа металла составляют 1,8×3,0 м.
- Точность управления составляет ± 0,2 мм.

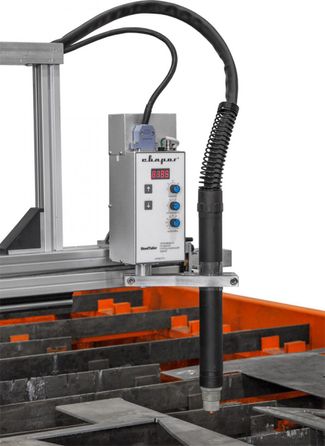

- Автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером.
- Перепад высоты может составлять до 100 мм.
- Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
- Возможность использовать как ручную, так и автоматическую систему контроля высоты.
- Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги.
- Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.
- Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.
- В Valiant 2.0 ТМ «Сварог» встроена панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 32 мегабайтами энергонезависимой памяти под шаблоны деталей.
- Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования – САПР FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

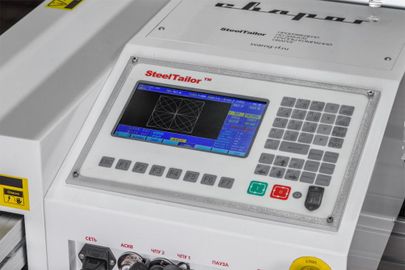

Панель управления
- Промышленный процессор ARM–7.
- 32 Мб памяти отведено под пользовательские программы (шаблоны деталей).
- Загрузка шаблонов деталей через USB носитель.
- Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона без использования дополнительного программного обеспечения.
- Простой и понятный интерфейс контроллера позволяет быстро обучить персонал и освоить работу в программе.
- Функция диагностики оборудования позволяет проверить порты ввода/вывода.
- Широкий перечень настроек позволяет добиться необходимого качества реза.
- Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций.
- Функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа.
- Функция вывода информации разрезаемых деталей: общая длинна реза, габаритные размеры необходимой заготовки.
- Функция сброса всех параметров контроллера к заводским настройкам.
Программное обеспечение
FastCAM бесплатно поставляется в комплекте с установкой Valiant 2.0 ТМ «Сварог» и является одной из наиболее совершенных систем черчения, которая была разработана специально для управления двухкоординатными станками ЧПУ. Простой и понятный интерфейс позволяет быстро освоить работу в программе.
Программное обеспечение включает в себя 3 модуля:
1. CAM
- Создание чертежей без применения специальных CAD программ.
- Поддержка разных форматов файлов: CAM, DXF, IGES и т. д.
2. PLOT
- Проверка и редактирование созданной программы с симуляцией результата.
- Создание чертежа на основе NC файла.
- Расчет стоимости, времени и длины реза для любой операции.
3. NEST
- Оптимизация размещения деталей на листе.
- Автоматический и ручной интерактивные режимы оптимизации.
- Удобный выбор вида и количества деталей, зазора, материала и размера заготовки.
- Сохранение результата как в NC файле, так и в DXF.
Характеристики Сварог Valiant 2.0
Основные параметры
| Напряжение сети: | 220 В |
Дополнительные параметры
| Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
|
175 кг. |
| Давление воздуха: | 7 Бар |
| Частота сети, Гц: | 50/60 Гц |
| Потребление на холостом ходу, Вт: | 180 Вт |
| Дисплей:
?
Дисплей. Наличие дисплея у сварочного аппарата позволяет во время работы наблюдать за всеми параметрами сварки, а на некоторых аппаратах также выполнять его настройку.
|
Есть |
| Скорость движения, мм/мин: | 0 мм/мин |
| Вес поперечной балки, кг: | 25 кг |
| Вес продольного рельса, кг: | 120 кг |
| Давление горючего газа, бар: | 1 бар |
| Технология резки: | Плазма, газ |
| Рабочая зона X x Y, мм: | 1800 х 3000 мм |
*Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Оцените работу этого аппарата в нашем демо-зале
Чтобы принять взвешенное решение о покупке, лучше сравнить разные модели оборудования в работе. Приезжайте в наш демонстрационный зал и у Вас будет такая возможность.
Почему купить Сварог Valiant 2.0 нужно именно у нас?
- Доставка Сварог Valiant 2.0 в любой город России.
- Официальная гарантия на все товары Сварог.
- Для юр.лиц - полный комплект документов. Торг-12 + Счет-фактура. Стоимость оборудования указана с НДС.
- Лучшие цены которые Вы можете найти :)
Сертификаты и учредительные документы
Аналоги станка для плазменной резки Сварог Valiant 2.0
Этот товар |
Аналоги |
|||||
 |  |  |  |  |  | |
| Сварог Valiant 2.0 | Сварог DRAGON 3.0 (2500х6000мм) с ЧПУ | Сварог VALIANT 3.0 (1500х3000мм) с ЧПУ | Сибирь АРМ 1500x3000 | SMM L 1,5\3 | SMM L 1,5\6 | |
0 руб. | 1 443 519 руб. | 661 177 руб. | 1 320 000 руб. | 528 000 руб. | 717 600 руб. | |
| Напряжение сети, В | 220 | 220 | 220 | 220 | 220 | 220 |
| Рабочая зона X x Y, мм | 1800 х 3000 | 6000х2500 | 1500х3000 | 1500х3000 | 1500х3000 | 3000х2000 |
| Скорость движения, мм/мин | 0 | 4000 | 6000 | - | 11000 | 11000 |
| Вес, кг | 175 | 196 | 123 | 1225 | 275 | - |
| Габаритные размеры, мм | - | - | 1500х3000х1500 | 4000x2857x1290 | 3350х2100х900 | - |
